目前，接觸電阻的測量電力系統中普遍采用常規的QJ44型雙臂直流電橋，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷，在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，電力部標準SD301—88《交流500kV電力設備交接和預防性試驗規程》和新版《電力設備預防性試驗規程》作出對斷路器、隔離開關接觸電阻的測量電流不小于直流100A的規定，以確保試驗結果準確。

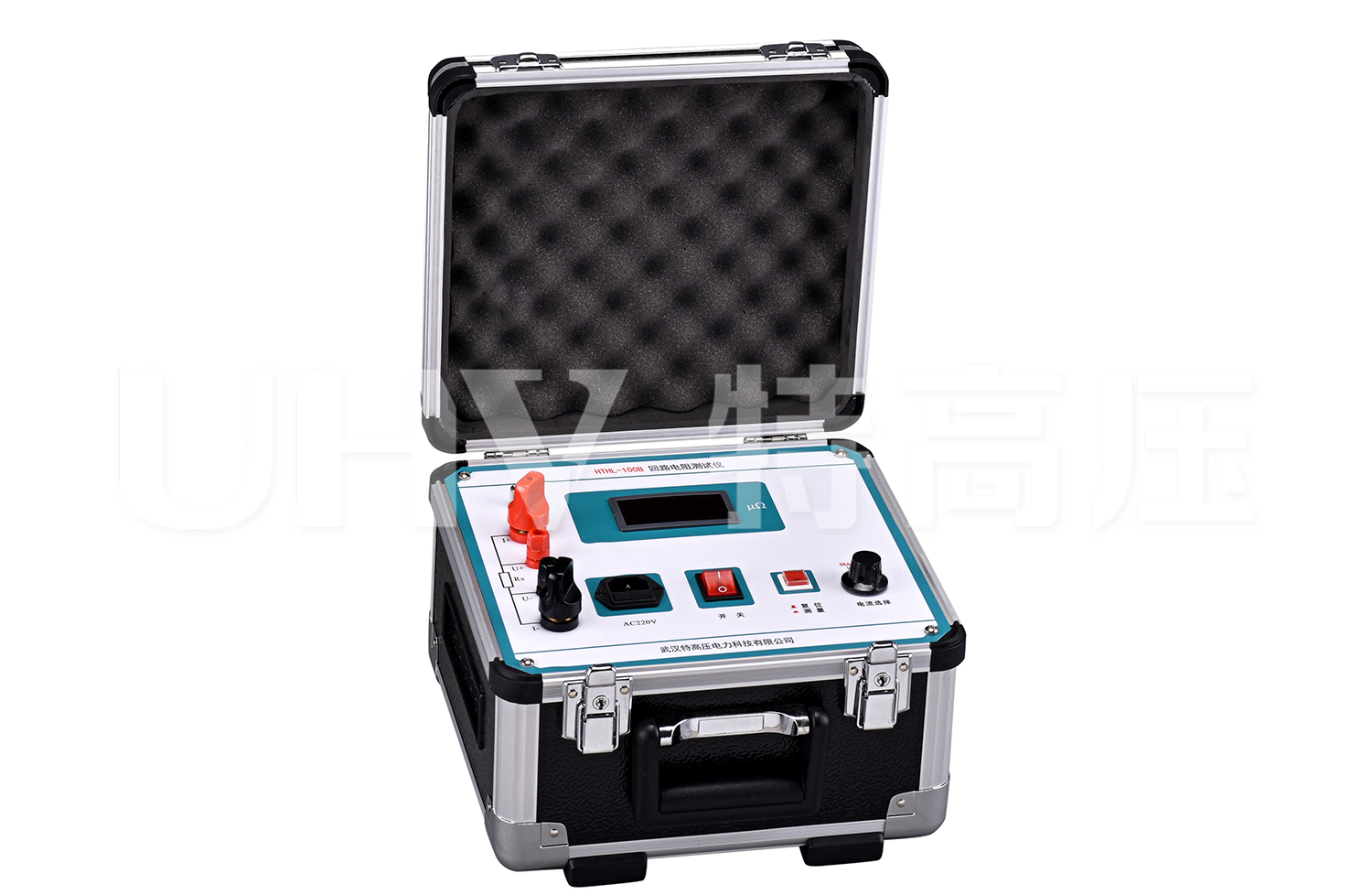

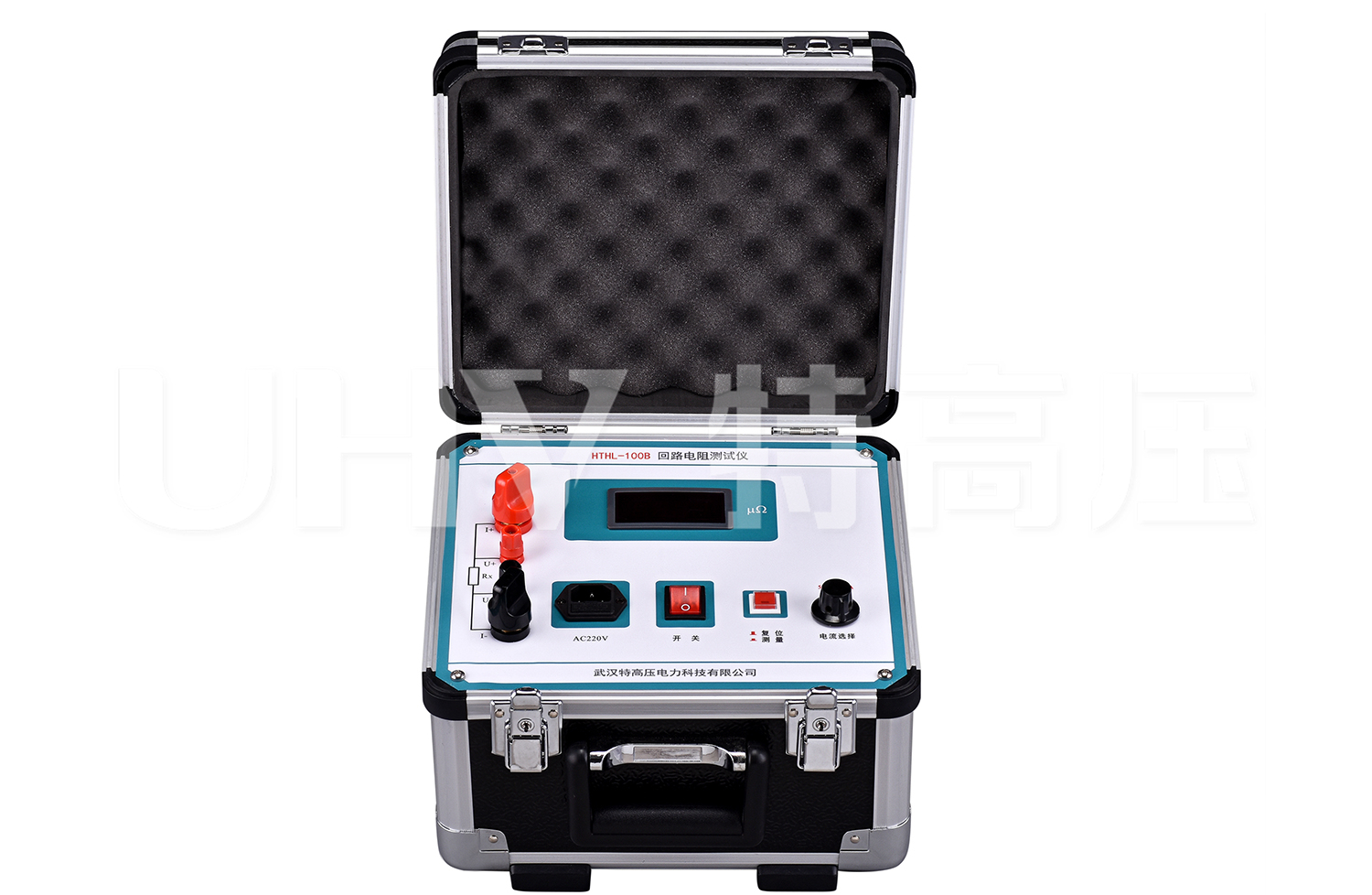

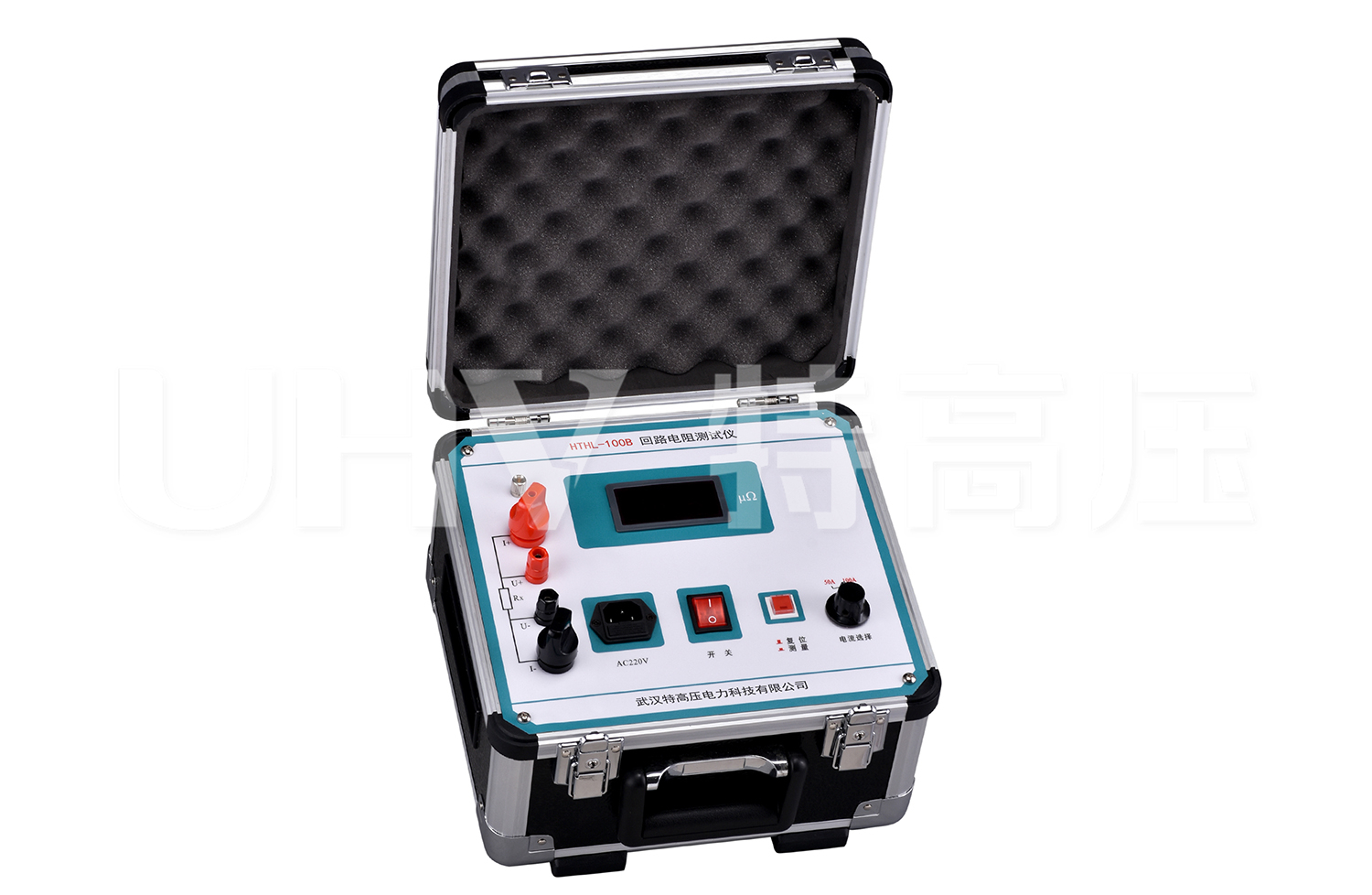

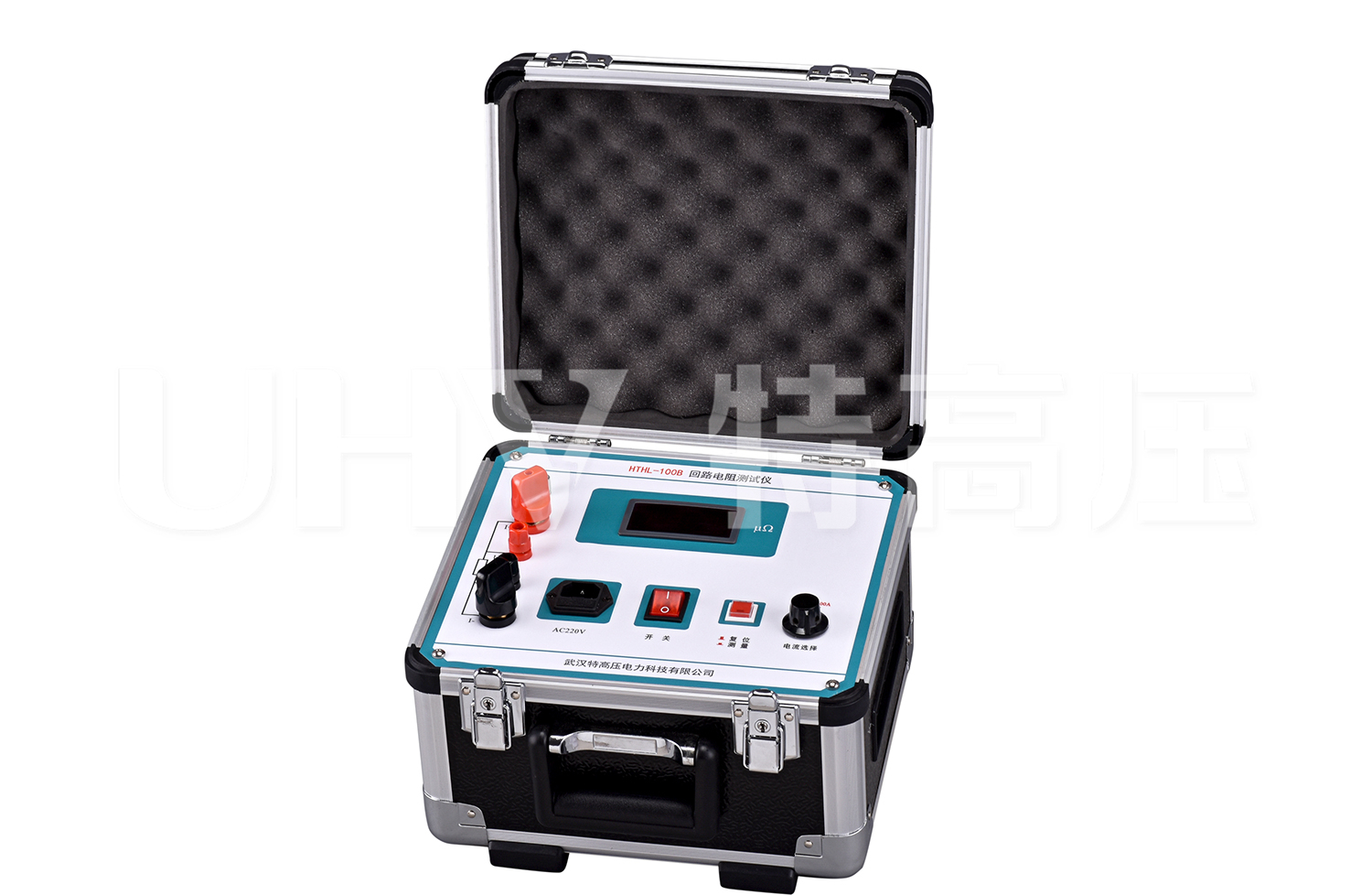

該儀器是根據中華人民共和國最新電力標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A和200A。可在電流100A的情況下直接測得回路電阻，也可以在電流200A的情況下直接測得回路電阻，最后的測試結果都用數字顯示出來。該儀器測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
產品別稱：接觸電阻測試儀、開關回路電阻測試儀、接觸回路電阻測試儀、接觸(回路)電阻測試儀
技術參數
| 測量范圍 | 1～1999μΩ |
| 分辨率 | 1μΩ |
| 測試電流 | DC 50A、100A兩檔固定輸出 |
| 測量精度 | 0.5%±1d |
| 工作方式 | 連續 |
| 顯示方式 | 三位半數碼管 |
| 工作電源 | AC220V±10% 50Hz |
| 工作環境 | 溫度：-10℃～40℃，濕度：≤80%RH |
| 體 積 | 390×300×150mm3 |
| 重 量 | 6kg(不含附件) |
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-8855-448
1、大電流：開關回路電阻測試儀采用新電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果
2、抗干擾能力強：在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好
3、開關回路電阻測試儀使用壽命長：全部采用高精度電阻，有效的消除環境溫度對測量結果的影響，同時軍品接插件的使用增強了抗振性能
4、攜帶方便、體積小、重量輕
