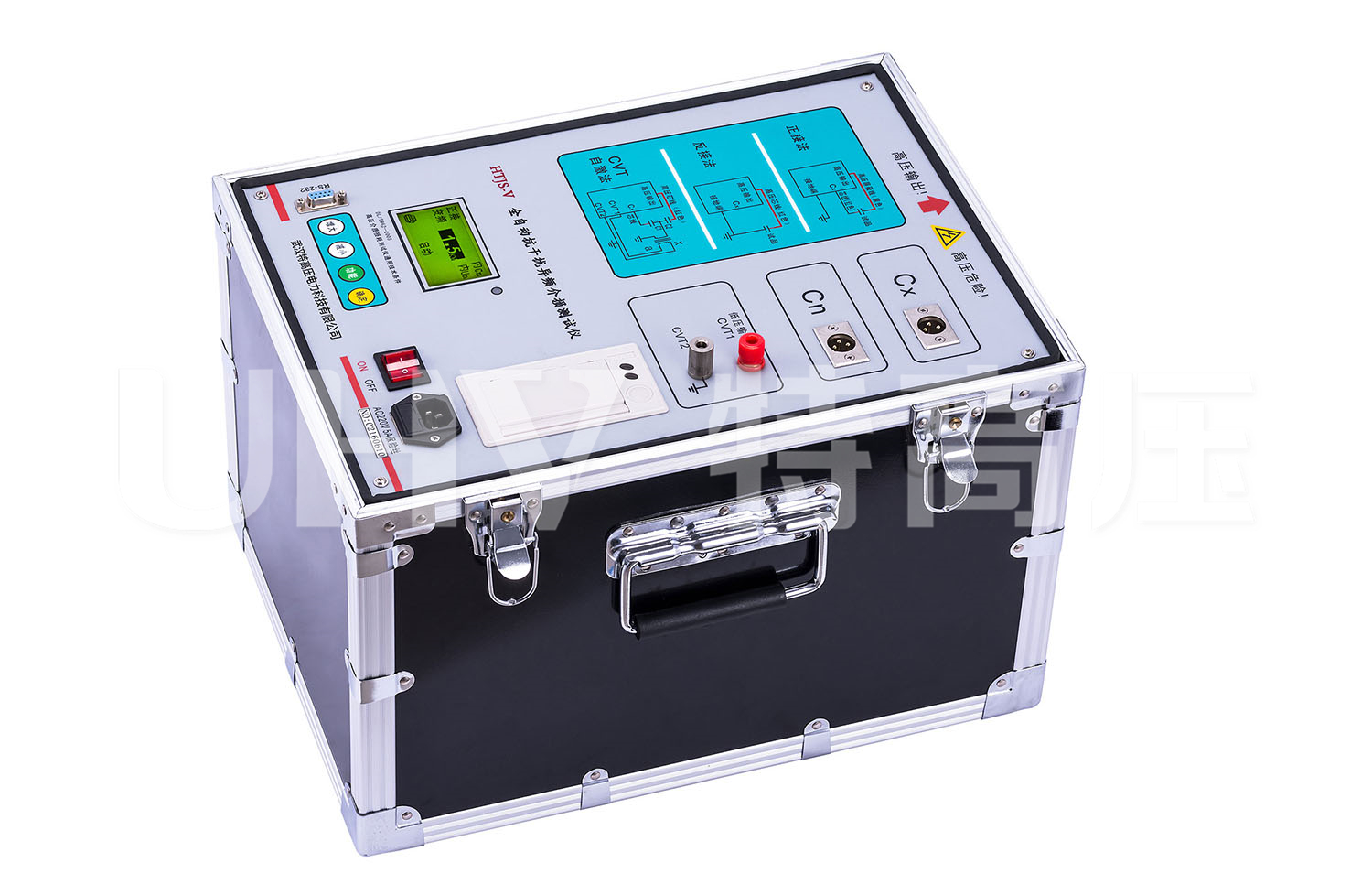

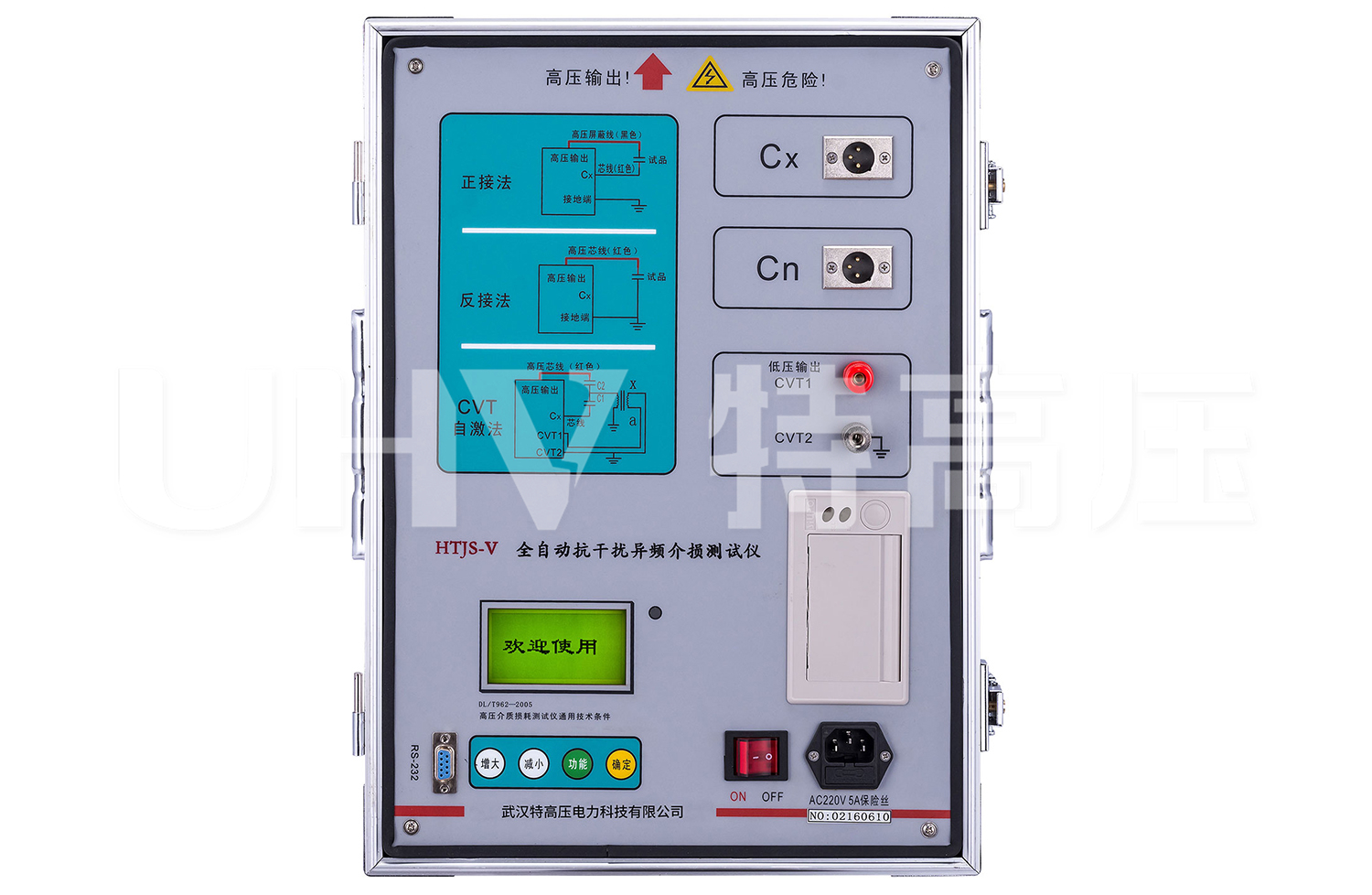

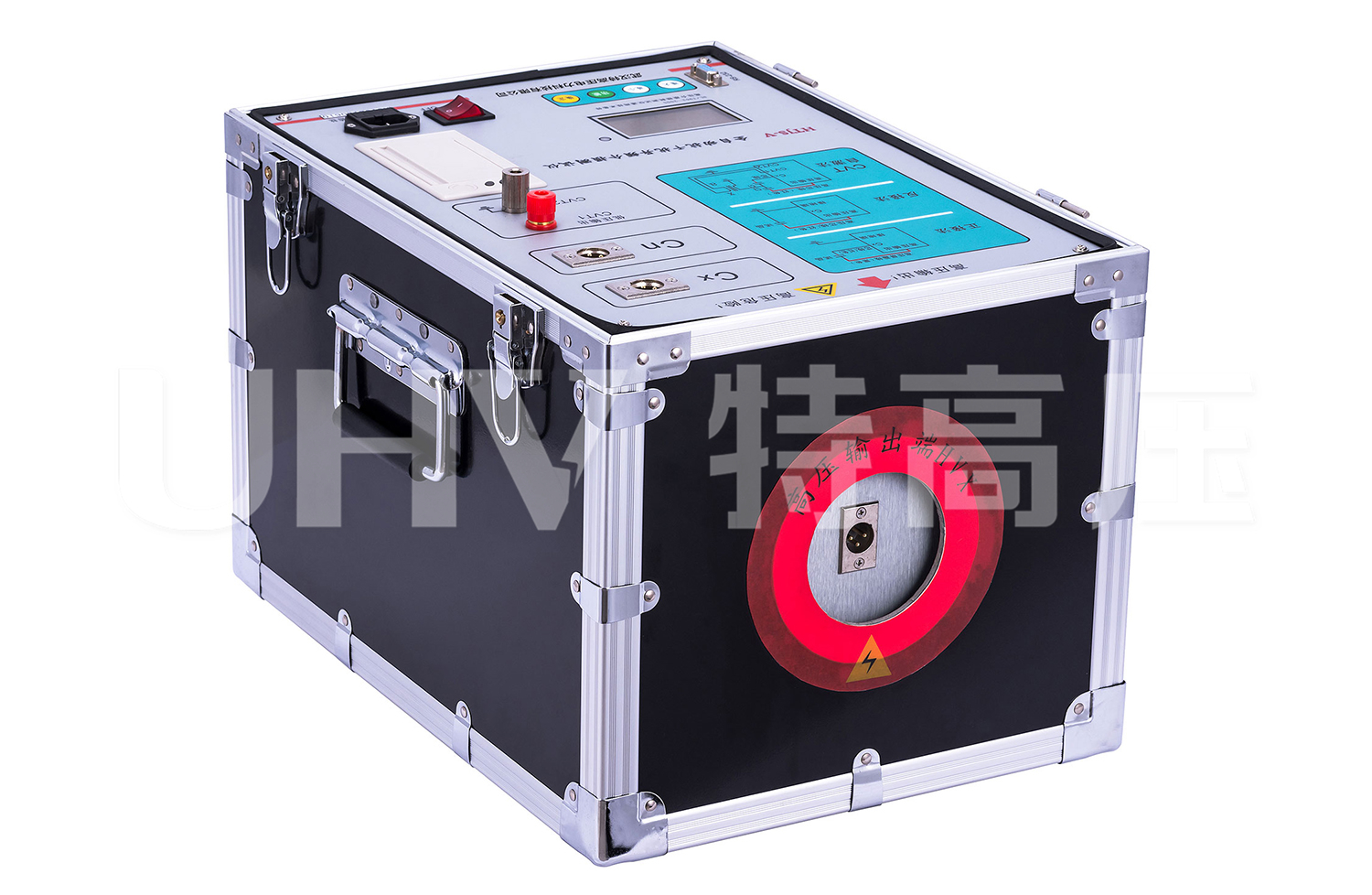

HTJS-V 全自動抗干擾異頻介損測試儀

所屬分類：變壓器測試儀器

產品時間：2022-04-25

簡要描述：發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器參考標準：DL/T 962-2005，DL/T 474.3-2018 產品說明書檢定證書標準及規程產品圖集視頻拍攝中采用了變頻技術、消除強電場干擾、保證準確測量正、反接線方法測量不接地或直接地的高壓電器設備輸出0.5kV～10kV不同等級的高壓注：關于產品購買、技術維護等服務，歡迎致電!

聯系我們在線咨詢

詳細說明：

介損絕緣試驗可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等，在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。

本儀器采用變頻電源技術，利用單片機和電子技術進行自動頻率變換、模/數轉換和數據運算，達到抗干擾能力強、測試速度快、精度高、操作簡便的功能。

變頻電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供最高10kV的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。

產品別稱：介損測試儀、抗干擾介損測試儀、全自動介損測試儀、異頻介損測試儀、異頻介質損耗測試儀、抗干擾介質損耗測試儀、全自動介質損耗測試儀

產品參數

技術參數

準確度	Cx：±(讀數×1%+1pF)
準確度	tgδ：±(讀數×1%+0.00040)
抗干擾指標	變頻抗干擾,在 200%干擾下仍能達到上述準確度
電容量范圍	內施高壓：3pF～60000pF/10kV 60pF～1μF/0.5kV
	外施高壓：3pF～1.5μF/10kV 60pF～30μF/0.5kV
	分辨率：最高 0.001pF,4位有效數字
tgδ范圍	不限，分辨率0.001%，電容、電感、電阻三種試品自動識別
試驗電流范圍	10μA～5A
內施高壓	設定電壓范圍：0.5～10kV
	最大輸出電流：200mA
	升降壓方式：連續平滑調節
	電壓精度：±(1.5%×讀數+10V)
外施高壓	正接線時最大試驗電流1A，工頻或變頻40～70Hz
外施高壓	反接線時最大試驗電流1A/10kV，工頻或變頻40～70Hz
CVT自激發低壓輸出	輸出電壓3～50V,輸出電流3～30A
測量時間	約40s與測量方式有關
輸入電源	180V～270VAC,50Hz/60Hz±1%,市電或發電機供電
環境濕度	-10℃～50℃
相對濕度	＜90%
外形尺寸	435×340×340mm2

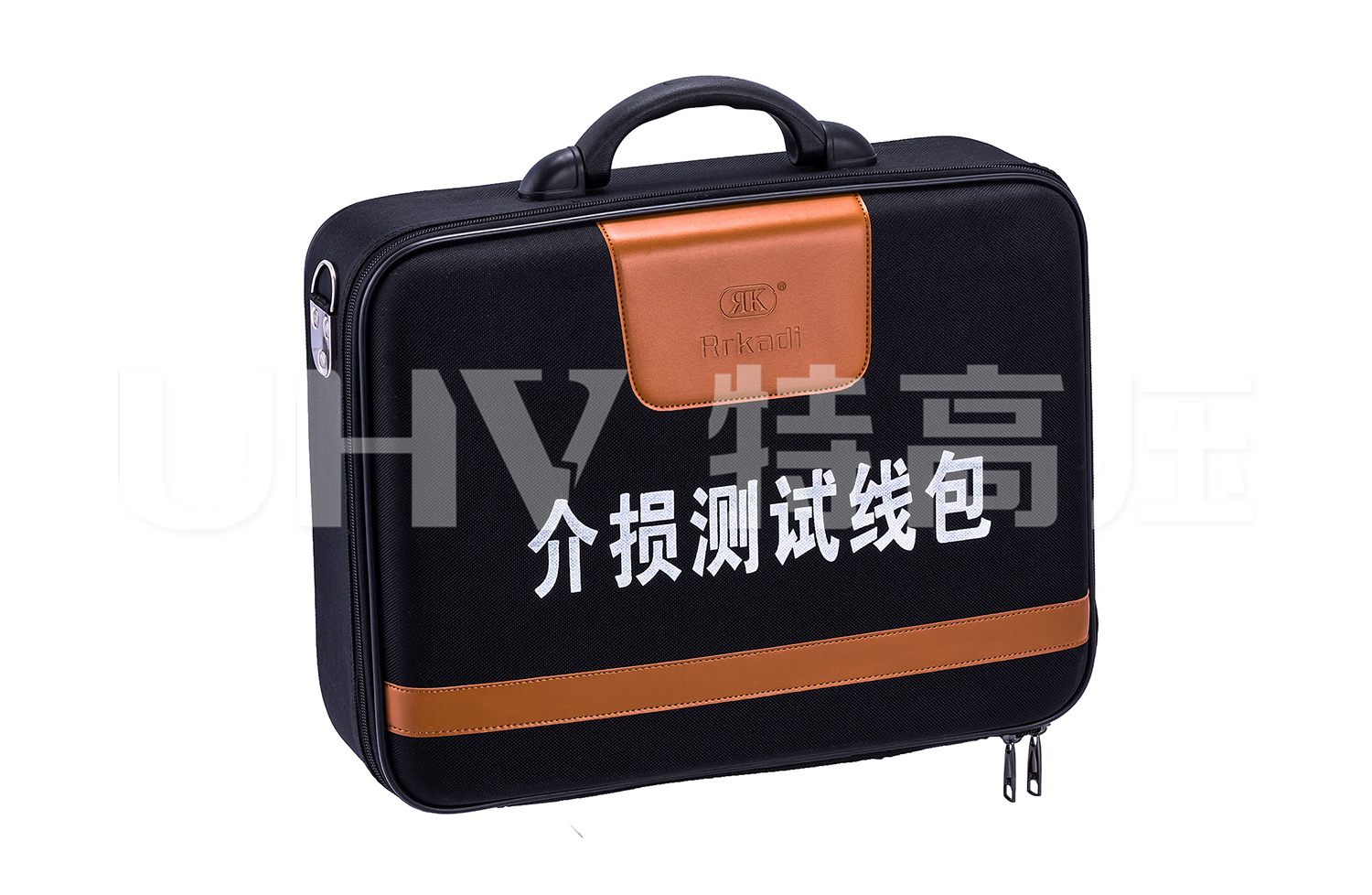

重量	31kg（不含線包）
